접점의 종류와 기능

1. 입력 접점의 종류와 기능

   평상시 열린 접점은 스위치를 눌렀을 때, On이 되는 순간 신호가 가는 접점. 즉, 전류가 흐르지 않는 상태에서 스위치를눌렀을 경우 전류가 흐르는 경우를 뜻하며, 이를 A접점(NO접점)이라 한다. 평상시 닫힌 접점은 A접점과 반대의 경우다. 즉, 평상시 전류가 흐르다가 스위치를 누르는 순간(Off) 흐르지 않게되어 꺼지는 경우이며, 이를 B접점(NC접점)이라 한다.
  양변환, 음변환 검출 접점은 스위치를 누를 때의 출력 (타임 차트 참고)

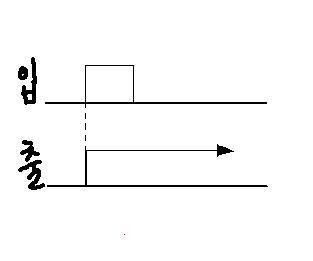

<양 변환 검출 접점 : 스위치를 누르는 순간 출력이 되는 모습>


<음 변환 검출 접점 : 스이치를 눌렀다 때는 순간 출력이 되는 모습>

 2. 출력 접점의 종류와 기능

출력 코일이 정상적으로 (On → On) 신호를 보낸다면, 반전 코일은 (On → Off / Off → On) 신호를 보냄.
